Çelik Yapılarda BIM

Bina Bilgi Modellemesi

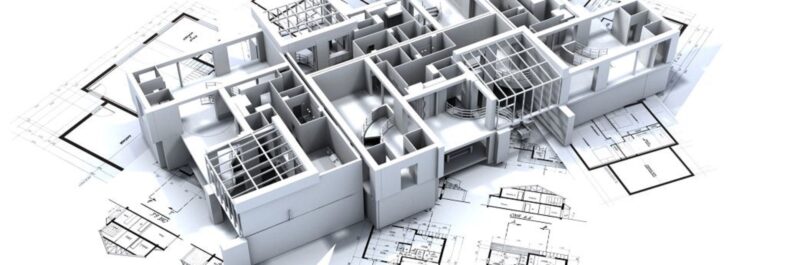

BIM’in (Yapı Bilgi Modellemesi) arkasındaki temel fikir, bir tesisle ilgili tüm bilgilerin uygulamadan bağımsız tek bir modelde organize edilmesidir.
İdeal olarak, bu model konsept aşamasında başlatılır ve tesisin inşaatının ve işletmesinin her aşamasında genişletilir.

BIM bir 3D modele odaklanırken, geometri ile sınırlı değildir.
Diğer olasılıklar maliyetler, bakım bilgileri, üreticiler, malzemeler, isimler, tarihler ve saatler, konum ve montaj numaraları, aşamalar, revizyonlar vb.

Çelik yapının inşaat öncesi aşamasında, BIM kullanarak çarpışma tespiti ve tasarım incelemesi yapmak, tasarım aşamasında önceden çözülebilecek sorunları (örneğin, tasarım hataları) belirleyerek inşaat aşamasında meydana gelen kayıpları azaltmaya yardımcı olabilir.
Bunu yapmak, tasarım hatalarını, tasarım değişikliklerini ve yeniden çalışmayı azaltarak tasarım kalitesini artırır.
İmalat aşamasında, BIM tabanlı prefabrikasyon yoluyla inşaat çerçevesi elemanlarının tedarik süreci basitleştirilebilir ve tasarımcılar ile inşaatçılar arasındaki iş akışının verimliliği artırılabilir.
Buna ek olarak, üretim verimliliği açısından, çerçeve elemanlarının üretiminde yer alan işçiler, üretim sürecini desteklemek için BIM nesnelerine girilen bilgileri kullanabilirler.

Mühendislik departmanımız BIM yazılımı ile tamamen iç içedir ve tüm tasarım ve imalat faaliyetleri müşterilerimizin BIM çerçevesinde yürütülmektedir.

Metal Kaplama Seçenekleri

Metal Kaplama Seçenekleri

Alüminyum Kompozit Paneller (Alucobond)

Alüminyum Kompozit Paneller, diğer uygulamaların yanı sıra dış cepheler ve yağmur perdesi kaplaması için ideal olan hafif bir metal kaplamadır.
Alüminyum Paneller, iki alüminyum kapak levhası ve mineral dolgulu polimer çekirdekten oluşan kompozit bir paneldir.
Yüzeyler, hava koşullarına dayanıklı hale getirmek için özel olarak yüksek kaliteli ve çevre dostu cila sistemleri kullanılarak kaplanmıştır.
Bu paneller tamamen geri dönüştürülebilir.

Bu cephe panelini bir bina cephesi için mükemmel bir seçenek olarak nitelendiren, şekillendirilebilirlik, düzlük, stabilite ve hava koşullarına dayanıklılık kombinasyonudur.

Tekmetsan’ın tedarik ettiği iki alüminyum kompozit panel serisi vardır:
– EN 13501-1 sınıf B’ye göre yangına dayanıklı
– EN 13501-1 sınıf A2’ye göre yangına dayanıklı
Tekmetsan, alüminyum cepheler için eksiksiz bir imalat hizmeti sunmaktadır, ayrıntılar için lütfen teknik departmanımızla iletişime geçin.

Yalıtımlı Paneller (Sandviç Paneller)

Hem konut hem de ticari inşaat projeleri için modern bir çözüm olan sandviç paneller, zemin, duvar ve çatı inşa etmek için kullanılabilen kompozit elemanlardır.
Yalıtımlı paneller olarak da bilinen sandviç paneller, iki yapısal katman arasına ‘sıkıştırılmış’ çekirdek olarak bilinen bir yalıtım katmanından oluşur.

Yapı malzemelerindeki gelişmeler sayesinde sandviç paneller ilk prototiplerinden bu yana uzun bir yol kat etmiştir.
Günümüzde, bu paneller çeşitli iç ve dış koşullara dayanacak şekilde tasarlanabilmektedir, bu da onları hem iç hem de dış kullanım için popüler bir seçim haline getirmektedir – yani duvarların yanı sıra cepheler, tavanlar ve çatı sistemleri.
Hava geçirmez sandviç paneller, gıdalardan ilaçlara kadar her şeyi güvenli bir şekilde saklamak için belirli iç iklim koşulları gerektiren soğuk hava depoları inşa etmek için de mükemmel bir seçimdir.
Sandviç panellerin performansı, çekirdeği ve genellikle mantolama olarak adlandırılan dış katmanları için kullanılan malzemelere bağlı olarak değişir.
Bugünlerde, çekirdek için en popüler malzemeler genleştirilmiş polistiren (EPS), ekstrüde polistiren (XPS), poliizosiyanürat (PIR), poliüretan (PUR), mineral yündür (MW).
Her malzemenin kendine özgü avantajları ve dezavantajları olsa da, PIR ve PUR çekirdekler genellikle suya ve yangına karşı EPS veya XPS çekirdeklerden daha dayanıklıdır ve mineral yün veya diğer malzemelerden daha dayanıklıdır.

Kullanılan malzemeler ne olursa olsun, sandviç panellerin en büyük avantajlarından biri, birden fazla bileşen gerektiren ‘yerleşik’ sistemlere kıyasla kurulumlarının çok daha hızlı olmasıdır.
Duvarların ve çatıların adım adım monte edilmesini gerektiren – gecikmelere ve inşaatta hatalara açık bir süreç – yerine, sandviç paneller fabrikada tek bileşenli sistemler olarak önceden tasarlanmıştır ve inşa edilmesi için minimum zaman ve enerji gerektirir.
Bu da inşaatçılar için işçilik, zaman ve malzeme maliyetlerinde önemli tasarruflar anlamına gelir.

Tekmetsan, sandviç panel kaplama ve çatı kaplama projeleri için komple tasarım ve tedarik hizmetleri sunmaktadır

Tek Cidarlı Metal Sac

Tekmetsan, hem çatı hem de duvarlar için uygun, kendinden destekli çelik profilli tek cidarlı kaplama sistemi sunmaktadır.
Profiller, çatı ve duvar kaplaması oluşturmak için kullanılabilen çeşitli kaplama profillerine haddelenmiş kaplamalı çelik bir dış sacdan oluşur.

Tek cidarlı ürün yelpazesi, kapsamlı bir sabitleme elemanları, sızdırmazlık malzemeleri, flaşlar ve çatı ışıklarını içermektedir.

Delikli Alüminyum

Bir binayı delikli metalle kaplamak, aksi takdirde basit bir kübik yapı olacak olan cepheyi canlandırmak için çok etkili bir yoldur.
…

Büyük delikler, kaplamadan daha fazla doğal ışığın geçmesine izin verir, ancak yine de büyük camlı elemanlara sahip binaları doğrudan güneş ışığından korur.

Delikli metal paneller, çeşitli desenler oluşturmak için soğuk metal levhalara farklı şekil ve boyutlarda delikler açılarak üretilir.

Toz boyalı ve anodize dahil olmak üzere çok çeşitli yüzeylerde mevcut olan delikli metal, tasarımcılara ve mimarlara çok çeşitli desen ve tasarımlar oluşturma özgürlüğü sağlar.

Perforasyonların miktarı ve boyutu, tasarım sürecinde dikkate alınması gereken kritik bir faktördür.
Yuvarlak, kare veya özel şekilli delikli sistemlerin yanı sıra proje tasarım gereksinimlerinize uygun ısmarlama delikli veya kabartmalı desenler de tedarik edebiliriz.

Dışbükey veya içbükey olabilen farklı delikler veya kabartma desenleri oluşturmak için delme makinelerinin yanı sıra bir dizi alet kullanılabilir.

Kabartma işleminden kaynaklanan malzeme iş sertleştirme özellikleri çok daha güçlü bir panel çözümü yaratır.
Delikli panel sistemleri, estetik özelliklerinin yanı sıra havalandırma ve güneş kırıcı gereksinimlerinin karşılanmasında da etkili bir yöntemdir.

Uzmanlarımız, bireysel bütçelere, tasarımlara ve kurulum gereksinimlerine uygun delikli metal panel biçimini seçmenize yardımcı olmak için uzman tavsiyesi ve rehberlik sağlayabilir.

Aşınan Çelik

Atmosferik koşullara maruz kaldığında, Weathering Steel, malzemenin yüzeyinde koruyucu katmanların geliştiği bir oksitlenme sürecinden geçer.
Bu katmanlar performansa katkıda bulunur ve metalin pas renkli mimari estetiğini oluşturur.

Weathering Steel ilk kurulduğunda gri renktedir.
Atmosferik koşullara maruz kaldığında oksitlenme süreci başlar.
Malzemenin tamamen dönüşmesi, griden parlak turuncuya dönüşmesi ve sonunda koyu altın kahverengisine yerleşmesi birkaç ay sürebilir.

Tüm farklı cephe malzemelerinde olduğu gibi, hava koşullarına dayanıklı çelik (genellikle Corten çeliği olarak da adlandırılır) spesifikasyonları önemli ölçüde düşünme ve planlama gerektirir, ancak artan sayıda projenin gösterdiği gibi, iyi kullanıldığında, zaman içinde değişmeye ve şaşırtmaya devam edecek gerçekten ikonik binalar sağlayabilir.

Çelik Asma Katlar

Çelik Asma Katlar

Alanın artırılması söz konusu olduğunda, dışa doğru genişlemek yerine yukarı doğru inşa etmek daha ekonomiktir.
Asma katlar, içeriye doğru ek alan inşa etmek için en yaygın çözümdür.
Asma kat, bir binanın içinde, genellikle binanın içinden doğrudan erişimi olan bir ara kattır.

Boyut ve uygulamaya bağlı olarak birkaç farklı asma kat inşaatı türü vardır.
İhtiyaçlarınıza en uygun çözümü bulmak için mevcut yapısal seçenekleri ve zemin kaplaması türlerini anlamanız gerekir.

Soğuk haddelenmiş, asma katın iskeleti olarak kullanılmak üzere sac metalin bir c-kanal şeklinde şekillendirilmesi yöntemini ifade eder.
Soğuk haddelenmiş malzeme yapısal çelikten çok daha hafiftir ve bu nedenle kullanımı daha kolaydır.
Ayrıca önceden galvanizlenebilir; boyalı, sıcak daldırma galvanizli asma katlara göre önemli bir tasarruf sağlar.
Soğuk haddelenmiş kesitler genellikle kolon elemanlarından ziyade birincil veya ikincil kiriş elemanı olarak kullanılır.

Soğuk haddelenmiş asma katların en büyük dezavantajları, çok sınırlı kolon aralığı (genellikle maksimum 3-4 metre) ve sıcak haddelenmiş asma kat sistemleri ile elde edilen yüksek hareketli yüklere veya ağır konsantre nokta yüklerine ulaşamamasıdır.
Yapısal çelik asma katlar, bir ana çerçeve oluşturmak için boru şeklindeki kolonlara veya I-kiriş kolonlara bağlanan yapısal I kirişlerden inşa edilir.

Yapısal çeliğin en büyük faydası daha büyük kolon aralıklarına izin vermesidir.
Kolon aralıkları, asma kattaki ölü ve hareketli yüklerden ödün vermeden 8 metreye kadar artırılabilir.
Bu, daha küçük bir alanda daha fazla malzeme depolanabileceği ⎯ ve altında manevra kabiliyeti için daha fazla alan olacağı anlamına gelir.

Asma katınız destek için binaya bağlı değildir ve tamamen bağımsız bir yapı olarak kullanılabilir veya mevcut ekipmanınızla birleştirilebilir.
Asma katlarımız, özel ihtiyaçlarınıza uyacak şekilde ayrı ayrı tasarlanmakta ve üretilmektedir.

Döşeme veya Zemin Kaplaması Türü

Seçeceğiniz asma kat zemin kaplamasının türü çeşitli koşullara göre belirleneceğinden, döşeme sisteminizi tasarlama konusunda çok sayıda seçeneğiniz vardır.
İster bir ofis kuruyor olun ve binanın görsel çekiciliğini desteklemek için bir zemin kaplamasına ihtiyacınız olsun, ister büyük mallar depoluyor olun ve yeterli desteği sağlamak için güçlendirilmiş bir malzemeye ihtiyacınız olsun, doğru zemin kaplaması zemininizin mükemmel bir şekilde tamamlanmasını sağlayacaktır.

Tekmetsan, bu alanda uzman olarak size yardımcı olmaktan memnuniyet duyacaktır . Asma kat zemin kaplamasının uygunluğundan hangi malzemelerin en iyi göründüğüne kadar her konuda size yardımcı olabiliriz.

En dayanıklı asma kat zemin kaplaması türü betondur.
Beton, yüksek noktasal yüke ve tabliye boyunca ihmal edilebilir gürültü iletimine sahip olduğu için asma katın kalıcı olarak kabul edildiği yüksek kapasiteli endüstriyel ve askeri uygulamalarda kullanılmalıdır.
Çelik zemin kaplaması, 15 cm’ye kadar beton dökmenize olanak tanıyan bir dökme durdurucu ile birlikte gelir.

Atık yönetimi, madencilik ve gıda hizmeti sektörlerinde, çubuk ızgara veya pres kilitli ızgara olarak da bilinen çelik ızgara popüler bir alternatiftir.
Çelik ızgara sayesinde hava, ışık, ısı ve sıvıların tümü güverte yüzeyinden geçebilir.
Güçlü, uzun ömürlü ve neredeyse bakım gerektirmez.

Genel depolama ve ofis uygulamaları için en ekonomik seçim OSB zemin kaplamasıdır.
OSB, yaya trafiğine karşı iyi bir direnç sağlar ve 150 kg’a kadar rastgele tekerlek yüklerini kaldırabilir.

Sıcak haddelenmiş çelikten üretilen damalı plaka döşeme tipimiz, eşit olarak dağıtılmış yükseltilmiş bir desenden oluşan yapısal konfigürasyonunun yanı sıra son derece sağlam ve dayanıklıdır ve standart olarak kaymazdır.

Sonuç

Asma katlarımız özel ihtiyaçlarınıza uyacak şekilde ayrı ayrı tasarlanır ve üretilir.
– Mevcut zemin alanını karlı kiralanabilir alanlara maksimize edin
– Tam bina yüksekliklerini kullanarak net kiralanabilir alanları artırın
– Tamamen mühendislik ve sertifikalı
– Metal fabrikasyon merdivenler ve Korkuluklar

Çelik tedarikçinizi seçmek için 5 faktör

Çelik tedarikçinizi seçmek için 5 faktör

Çelik, konut, ticari veya büyük inşaat projelerinde kullanılan son derece popüler bir metaldir.
Çok sayıda seçenek olduğundan, ilk kez bir çelik imalat tedarikçisi seçmek çok zor olabilir.
Bir sözleşme imzalamadan önce araştırmanızı yapmak ve bir şirket hakkında durum tespiti yapmak önemlidir, ancak bu çevrimiçi kaynaklar aracılığıyla her zaman mümkün değildir.

Potansiyel tedarikçinize doğru soruları sormak önemlidir ve bazen onların kimlik bilgilerini araştırmanın en iyi yoludur.

Daha önce hiç metal tedarikçisi ile çalışmadıysanız, bir tedarikçi seçmeden önce aşağıdaki faktörleri göz önünde bulundurun:

1. Ürün ve İmalat Yelpazesi

Geniş bir ürün yelpazesine sahip bir tedarikçi seçin, böylece tüm çelik ihtiyaçlarınızı farklı şirketlerden tedarik etmek ve bunun beraberinde getirdiği planlama ve teslimat sorunları yerine karşılayabilirsiniz.
Tekmetsan, tüm çelik yapı ihtiyaçlarınız için tek durak noktasıdır.
Tüm beklentilerinizi karşılamak için deneyimli bir tasarım departmanımız ve sofistike bir üretim atölyemiz var.

2. Tasarım Yetenekleri ve Teknoloji

En iyi çelik yapı üreticileri, müşterinin yönergelerine göre bireysel bir tasarım oluşturacak deneyimli tasarımcılara sahiptir.
Çeşitli aşamalarda değişiklik yapmaktan korkmazlar ve ek özellikler, genişleme, değişen bir düzen ve hatta çelik binanın başka bir yere taşınması gibi gelecekteki değişiklikleri düşünebilirler.
Mükemmel tasarım ekibimiz ve üretim kabiliyetlerimiz, değişen müşteri ihtiyaçları için son derece özelleştirilmiş çözümler sunmamızı sağlıyor.

3. Deneyim ve Referanslar

Uzun süredir piyasada olan bir şirket güvenli bir seçimdir.
Seçtiğiniz çelik üreticisinin tüm beklentilerinizi karşıladığından emin olun, emin olmak için şirket tarafından teslim edilen projeleri kontrol edin ve inceleyin.
Çok sayıda çelik salon varsa, şirketin her türlü çelik salonu teslim etme kabiliyetine sahip olduğundan emin olabilirsiniz.
En iyi üreticiler web sitelerinde ilginç projeleri listeler.
Tekmetsan, dünyanın her yerinde geniş bir proje referansına sahiptir.

4. Üretim Kalitesi

Bir tedarikçi seçmeden önce, standartların altında ve düşük kaliteli malzeme ve araçlar sağlamadıklarından emin olun.
Bunun olmamasını sağlamak için, tedarikçiyi seçmeden önce geçmişine bakın.
Tedarikçi kaliteli ürünleriyle tanınıyorsa, güvenilir ürünler sunacaklarından emin olabilirsiniz.
Tekmetsan üretim sistemleri, önde gelen Alman sezgi kuruluşu Tuv-Nord tarafından yıllık olarak sertifikalandırılmıştır ve tüm ürünlerimiz CE sertifikalıdır.

5. Müşteri Desteği ve Güvenilirlik

Tekmetsan’da, müşterilerimizin fikirlerini anlamak için onlarla el ele çalışarak mümkün olan en iyi hizmeti, zamanında, bütçeye uygun ve herkesin güvenliğini göz önünde bulundurarak sunmamızı sağlıyoruz.
On yılı aşkın bir süredir faaliyette olduğumuz için, hem küçük özel müşterilerden hem de önde gelen markalardan yüksek geri dönüşlü bir müşteri tabanına sahibiz.
Mükemmel müşteri hizmetlerimiz ve şeffaf fiyat tekliflerimizle, projenizde size para kazandırmak için en iyi çıkarlarınızı gözettiğimizden emin olabilirsiniz.
Müşteri hizmetleri çelik gibidir; sonuçta yaptığımız her şeyin temelini oluşturur.
Müşteri hizmetleri temsilcilerimizle iletişime geçtiğiniz andan itibaren , temel, döşeme ve boyaya kadar tam spesifikasyonlarınıza göre uyarlanmış bir yapının tasarımında size ustalıkla rehberlik edilecektir.
Bir yapı veya bileşen için fiyat sorduğunuzda, takip etmesi kolay ayrıntılı bir açıklama içeren bir fiyat teklifi alırsınız.
Bunu, binanızın teslimatına eşlik eden bir malzeme listesi ile takip ediyoruz.
Müşteri hizmetleri departmanımız, binanız teslim edildikten sonra da size yardımcı olmaya devam eder.

Çelik Merdivenler

Çelik Merdivenler

Çelik merdivenler, ahşap ve beton gibi diğer geleneksel malzemelere göre çeşitli avantajlar sunar.
Çelik, bariz dayanıklılığı ve uzun ömürlülüğünün yanı sıra uygun maliyetli, pratik ve çok yönlü bir modern merdiven yapım malzemesidir:

– Modern bir estetik sunar

– Ahşap konstrüksiyondan önemli ölçüde daha güçlüdür

– Neredeyse tüm tasarım zorluklarını karşılamak için çok esnektir

– Hızlı ve güvenli ereksiyon sağlar.

Çarpıcı bir merdiven tasarımı, yürüyüşünüzün odak noktasıdır ve binanızın geri kalanıyla sorunsuz bir şekilde uyum sağlamalıdır.
Tasarım sadece yapınızı etkilemek ve tamamlamakla kalmamalı, aynı zamanda pratik de olmalıdır.

Tekmetsan, ticari ve endüstriyel merdivenlerin tasarımı ve imalatı konusunda geniş deneyime sahiptir.

Endüstriyel Merdivenler

Endüstriyel uygulamaların erişim gereksinimlerini karşılamak için tasarlanmış modüler, kalıcı, kod uyumlu, endüstriyel merdivenler (kafes, kedi merdivenleri).

Standart merdiven veya alternatif basamaklı merdiven seçenekleriyle modüler üniteler halinde tasarlanmıştır.
Her bir ünite monte edilir ve daha sonra kolay hizalama için taban plakalarında istiflenerek ve cıvatalanarak kurulur.
Montaj veya kurulum için kaynak gerekmez.

– Çatı erişimi
– Tank erişimi
– Uzun süreli şantiye merdivenleri
– Ekipman erişimi
– Çalışma platformları

Ticari Merdivenler

Tekmetsan, özel proje gereksinimlerini karşılamak için kolayca özelleştirilebilen, önceden imal edilmiş sahanlık, kiriş, basamak ve ray bileşenlerinden oluşan cıvatalı merdiven sistemleri üretmektedir.

Ticari çelik merdiven projenizin her adımı için özel, kurum içi kaynaklar sağlıyoruz
– Tahmin
– Proje yönetimi
– Modelleme ve detaylandırma
– Malzeme teslimat planlaması ve aşamalandırma
– Montaj çizimleri ve desteği

Uygulamalar
– Oteller
– Apartmanlar
– Ofis ve karma kullanım
– Orta ve yüksek binalar
– Sağlık Kurumları
– Kapalı otoparklar
– Çok katlı depolama tesisleri
– Öğrenci konutları

Tasarım ve Modelleme

Şirket içi tasarım ekibimiz, başarılı bir merdiven teslimatı için gerekli tüm belgeleri sağlar.
– Tüm projeler modelleme ve BIM koordinasyonunu içerir
– Yapısal çelik koordinasyonu için .ifc dosyaları mevcuttur
– İnceleme ve onay için eksiksiz Genel Düzenleme Seti

Sipariş onayından sonra sağlıyoruz:
– ISO görünümleri
– Kesit görünümleri
– Plan görünümleri
– Boyutlar
– Bağlantı detayları

Çelik Bina Nasıl Dikilir

Çelik Bina Nasıl Dikilir

Yapısal çelik işlerinin montajı, çelik bileşenlerin sahada bir çerçeveye monte edilmesinden oluşur.
Bileşenler daha sonra kaldırılır ve birbirine bağlanmadan önce yerlerine yerleştirilir.

Çelik montajı temel olarak dört ana görevden oluşur:

– Temellerin montajın başlaması için uygun ve güvenli olduğunun tespit edilmesi.

– Bileşenlerin genellikle vinçler kullanılarak, ancak bazen kriko ile kaldırılıp yerlerine yerleştirilmesi.
Bileşenleri yerine sabitlemek için cıvatalı bağlantılar yapılacak, ancak henüz tam olarak sıkılmayacaktır.
Destekler de benzer şekilde tam olarak sabitlenmemiş olabilir.

– Yapının hizalanması, esas olarak kolon tabanlarının hizalı ve düz ve kolonların şakülünde olup olmadığının kontrol edilmesi.
Kolon şakulünün ayarlanabilmesi için kiriş-kolon bağlantılarındaki salmastraların değiştirilmesi gerekebilir.

– Cıvatalama, yani çerçeveyi sabitlemek ve sağlamlık kazandırmak için tüm cıvatalı bağlantıların tamamlanması.

Genel olarak bağlantı cıvatalama yoluyla sağlanır, ancak bazı durumlarda saha kaynağı kullanılır.
Nihai cıvatalama tamamlanmadan önce monte edilen çerçevenin tolerans beklentileri dahilinde hizalanması gerekir.

Tamamlanan çelik çerçeve daha sonra kabul edilebilir bir durumda sonraki işlemlere teslim edilebilir.

İnşaat için tasarım

Çelik yapıların güvenli, hızlı ve ekonomik bir şekilde başarılı bir şekilde inşa edilmesi (montaj dahil), gerçek çelik işlerinin imalat atölyesinden sahaya gelmesinden çok önce başlar.
Yapının ‘inşa edilebilirliği’, montaj başlamadan çok önce tasarım sürecinde alınan kararlardan önemli ölçüde etkilenir.

Tasarımcıların kararlarının etkisini açıkça anlamaları önemlidir.
İnşaat için tasarım geçerli bir tasarım hedefidir ve oyundaki diğer olağan tasarım hedefleriyle birlikte dikkate alınması gereken bir hedeftir.

Montaj planlaması

Montaj için planlama, tasarım sürecinin en başında başlamalıdır.
Bu planlama, inşaat sırasını, inşa edilebilirliği etkileyen tasarım faktörlerini ve tipik montaj tesisi açısından saha uygulamasını dikkate almalıdır.

Daha geniş tasarım ve planlama bağlamında, çelik yapıların inşa edilebilirliğini etkileyen üç planlama faktörü vardır:

1. Pratik montaj sırası: hem geçici hem de kalıcı destek sistemlerinin veya yapısal dengeyi korumaya yönelik diğer araçların konumu burada çok önemlidir

2. Montaj kolaylığı: basitçe monte edilen bağlantılar burada ana faktördür

3. Mantıksal işlem sıraları: ihale öncesi plan inşaat planına dönüşürken ana sözleşme programının gelişimini etkileyecektir.

Sonuç

Tekmetsan, montaj çalışmaları sırasında müşterilerini destekler ve müşterilere yardımcı olmak için ücretsiz danışmanlık ve kurulum kılavuzu sunar.

Çelik binaların temel bileşenleri

Çelik binaların temel bileşenleri

Ön mühendisliği yapılmış çelik bina, tüm tasarımın fabrikada yapıldığı ve bina bileşenlerinin tamamen yıkılmış bir durumda sahaya getirildiği ve daha sonra sahada sabitlendiği / birleştirildiği ve vinçler yardımıyla yükseltildiği modern bir teknolojidir.
Bu makalede, modern çelik yapılar inşa etmek için kullanılan üç tür bileşeni vurgulayacağız

1. Birincil Çerçeveleme

Birincil çerçeveleme, fabrikasyon kolonlar ve kirişlerden oluşur; birbirine cıvatalandığında çerçeve hatları veya ana çerçeveler olarak adlandırılır.
Bunlar, üst yapıda ana ağırlığı ve uygulanan yükleri taşıyan ağır elemanlardır.

Bu bileşenler, insanların görebileceği ve metal bir binaya baktıklarını şüphesiz bilebilecekleri ayırt edilebilir unsurlardır.
Tekmetsan’da kolonlar ve kirişler için genellikle sıcak haddelenmiş profiller kullanıyoruz.

Ana iskeletin tamamı olmadan, bina zaman içinde dikey veya yanal yüklere dayanamayacaktır.
Birlikte cıvatalanmış veya kaynaklanmış aşağıdaki öğeler üst yapıyı oluşturur:

– Kolonlar: Dikey destekler.
Kolonlar boru şeklinde veya büyük H, I, L veya U şeklinde kesitlere sahip olabilir.

– Kirişler: Kolonların üzerine oturan yatay destekler.
Genellikle I veya H şeklinde olup flanşları “ağ” veya ana plakaya diktir.

– Kirişler: Aynı zamanda kiriş olan bu yatay elemanlar çatı tertibatını destekler.

– Kafes Kirişler ve Kafes Kirişler: Çatı veya üst katlar için alternatif destek, üst ve alt kirişler arasında bir metal kafes örgüsünden oluşur.
Akorlar sıkıştırma ve çekme yüklerini taşırken, destekler kesme kuvvetlerine karşı koyar.

– Kirişler: Döşemeleri destekleyen yatay kirişler.

2. İkincil Çerçeveleme

Çerçevelemenizin omurgası belirlendikten sonra, bir sonraki adım ikincil çerçevelemeyi planlamaktır.

Ana çerçevenin şekil değiştirmesini önleyen dengeleyici elemanları sağlayan ikincil bileşenler, yapısal desteğe de katkıda bulunabilir ve duvar, çatı ve iç elemanların bağlanması için araçlar sağlayabilir.
İkincil çerçeveleme genellikle yükleri ana çerçeveye aktarır.

– Kirişler ve aşıklar: Kirişler Z şeklinde olma eğilimindedir ve birincil çerçevenin gücünü ve dengesini artırırken duvar panelleri için destek sağlar.
Aşıklar da aynı amaca hizmet eder, ancak çatı uygulamalarında kullanılır.

– Duvar ve Çatı Destekleri: Makaslamaya direnen ve daha fazla yanal stabiliteye katkıda bulunan çubuklar, kablolar çubuklar veya şeritler.

– Saçak Dikmeleri: Saçak boyunca duvar kirişleri ve çatı aşıkları arasındaki geçiş parçası.

– Başlıklar ve Söveler: Kapılar, pencereler ve bölmeler gibi açıklıklar için çerçeve.

3. Bağlantı Elemanları

Yapınızı tamamlamak için gereken birincil ve ikincil çerçeve bileşenleri, en yüksek düzeyde kalite ve tutarlılığı sağlamak için bir çelik imalat tesisinde üretilecektir.

Bu parçalar sahanıza ulaştığında, sıra onları onaylı bağlantı elemanlarıyla birleştirmeye gelir:

– Cıvatalar(ankraj cıvataları, Ucıvataları vb.)
– İnşaat vidaları
– Uçlar
– Kaynak saplamaları
– Dişli saplamalar

Bina Kabuğu

Tipik olarak önceden kaplanmış, tek cidarlı metal panellerden oluşur; ancak yalıtımlı metal paneller daha yaygın hale gelmektedir.
Bununla birlikte, bir metal bina yapısını çevrelemek için kullanılan malzemeler, duvardan cama, ahşap kaplamadan yenilikçi mimari panellere ve ötesine kadar çeşitlilik gösterebilir . En sevdiğiniz perakende mağazasında gördüğünüz tuğla cephenin altında metal bir bina saklıyor olma ihtimali yüksektir.
Bazı uygulamalarda, metal paneller bina sistemine bir bütün olarak yapısal bütünlük katar ve bu nedenle metal bina sistemleri terimi yaygın olarak kullanılır.

Tek cidarlı paneller ve yalıtımlı panellerin metal bileşenleri, tıpkı ikincil çerçeveleme gibi soğuk şekillendirilir.

Çelik sac, yassı malzemeyi güçlü ve dayanıklı olan belirli bir kesit profiline şekillendiren aşamalı bir dizi silindirden geçer.
Boyuna kesildikten, uygun şekilde paketlendikten ve kasalandıktan sonra bitmiş ürün teslimata hazırdır.

Ekonomik bir seçenek olsa da, içinden tutturulmuş metal panel uzun ömürlü, çekici ve çok yönlü bir ürün olmaya devam etmektedir.
Mimari metal paneller, tüm estetik talepleri karşılamaya yetecek çeşitlilikte gizli bağlantı elemanı seçenekleri sunar.

Çelik için doğru boya nasıl seçilir?

Çelik için doğru boya nasıl seçilir?

Korozyona karşı koruma için doğru boya sisteminin seçilmesi, en ekonomik ve en iyi teknik çözümün elde edilmesini sağlar.

Zayıf bir boya sistemi başlangıçta daha ucuz olabilir , ancak binanın ömrü boyunca ek bakım maliyetleri toplam maliyeti artırabilir . Öte yandan , çok düşük korozyonlu bir ortam için fazla boya kullanılması proje bütçesinin yanlış yönetilmesi anlamına gelecektir .

Ortamın korozyon kategorisinin belirlenmesi, koruyucu bir kaplama seçmeden önce dikkate alınması gereken en önemli faktördür.

Bir boya sistemi seçerken, yapının, tesisin veya tesisatın çalışacağı koşulları tanımlamak hayati önem taşımaktadır.
Çevresel korozifliğin etkisini belirlemek için aşağıdaki faktörler dikkate alınmalıdır:

– nem ve sıcaklık (servis sıcaklığı ve sıcaklık gradyanları)
– UV radyasyonunun varlığı
– kimyasal maruziyet (örn. endüstriyel tesislerde spesifik maruziyet)
– mekanik hasar (darbe, aşınma vb.)

Ortamın doğası ve aşındırıcı katkı koşulları aşağıdakiler üzerinde etkili olacaktır:

– koruma için kullanılan boya türü
– bir boya sisteminin toplam kalınlığı
– gerekli yüzey hazırlığı
– minimum ve maksimum yeniden kaplama aralıkları
Korozyon Kategorileri

ISO 12944, 6 temel atmosferik korozyon kategorisini ayırt eder:

C1

Çok Düşük

C2

Düşük

C3

Orta

C4

Yüksek

C5

Çok Yüksek

C6

Aşırı

Yukarıdaki kategorilerin özellikleri aşağıdaki gibidir;

Her çelik yapı projesi için ilgili korozyon kategorisini müşterilerimizle birlikte belirliyor ve boya sistemini bu kategoriye göre belirliyoruz.

Tekmetsan başlıca 4 tip boya kaplaması sunmaktadır
1. Alkid Kaplamalar

Alkid boyalar yağlı boyaların modern torunlarıdır.
Yağda asılı pigment yerine alkid boyalar tipik olarak bir tiner içinde çözünmüş alkid reçineden oluşur.
Bu tek bileşenli astarların uygulanması kolay ve ekonomiktir, ancak sınırlı

uzun vadede paslanmaya karşı koruma sağlar.
Düşük korozif ortamlar için bu boyalar bütçe amacıyla kullanılabilir.

2. Epoksi Kaplamalar

Epoksi kaplamalar tipik olarak bir epoksi baz ve bir kürleme maddesinden oluşur.
Bu bileşenlerden herhangi biri manipüle edilerek çok çeşitli kaplama özellikleri elde edilebilir:

Epoksi poliamid kaplamalar neme karşı mükemmel direnç, epoksi mastik kaplamalar olağanüstü film kalınlığı ve fenolik epoksi kaplamalar iyi kimyasal direnç sunar.

Bu çok yönlülük sayesinde, epoksilerin uygulamanın ihtiyaçlarına bağlı olarak astar, ara kat ve hatta son kat olarak kullanıldığını görebilirsiniz.

Avantajları
– Aşınmaya dayanıklı
– Kimyasallara dayanıklı
– Suya batırıldığında iyi performans
– Gelişmiş aşınma direnci için kolayca film kalınlığı oluşturabilir
– Çok çeşitli uygun kaplama özellikleri sergileyecek şekilde formüle edilebilir

Dezavantajlar
– UV ışığına maruz kaldığında tebeşirlenir
– Düşük esneklik

3. Poliüretan Kaplamalar

Poliüretan kaplamalar, dayanıklılık ve aşınma direncinin önemli olduğu uygulamalarda -genellikle son kat olarak- yaygın bir şekilde kullanılmaktadır.

Çoğu zaman, poliüretanlar toplam koruyucu kaplama sisteminin son katı olarak seçilir.
Örneğin, poliüretan, çinko bakımından zengin bir astar ve epoksi ara katın üzerine son kat olarak uygulanabilir.

Poliüretanlar, çok çeşitli hizmet ortamlarını idare edecek şekilde formüle edilebilecek kadar çok yönlüdür.

Avantajlar
– Aşınmaya dayanıklı
– Yüksek parlaklık ve renk tutma
– Alifatik poliüretanlar hava koşullarına ve UV ışığına karşı iyi performans gösterir
– Aromatikler suya batırıldığında iyi performans gösterir
– Düşük VOC formülasyonları mevcuttur

Dezavantajlar
– Zararlı bir kanserojen olan izosiyanat (-NCO) içerir
– Uygulama için vasıflı işçiler ve koruyucu ekipman gereklidir
– Epoksilere göre daha yüksek fiyatlı
4. Çinko bakımından zengin kaplamalar

Genel bir kaplama türü olarak çinko bakımından zengin kaplamalar, yüksek miktarda çinko tozu içeren organik veya inorganik kaplamaları ifade eder.

Çinko, çelik yüzeyin galvanik korumasını sağlar, yani altındaki çelik yerine korozyona uğrar.

Çinko bakımından zengin kaplama korozyona uğradıkça çelik ile çevresi arasında bir bariyer oluşturur

Çinkoca zengin astarlar genellikle iki kat (çinkoca zengin astar, polisiloksan son kat) veya üç kat (çinkoca zengin astar, epoksi ara kat, poliüretan son kat) sistemin bir parçası olarak uygulanır.

Avantajlar
– Çeliğe hem galvanik hem de bariyer koruması sağlar
– Aşınmaya dayanıklı
– Yüksek düzeyde dayanıklılık

Dezavantajlar
– Birçok uygulamada üst kaplama yapılmalıdır
– Hem inorganik hem de organik varyasyonlar
asit ve alkalilere karşı düşük dirence sahiptir
Sonuç

Mevcut hizmet ortamı -maliyet, varlığın erişilebilirliği, beklenen işçilik maliyetleri ve kaplama sisteminin istenen hizmet ömrü gibi faktörlerle birlikte- uygulamanız için hangi kaplama sisteminin en uygun olduğunu belirleyecektir.

Kaplama seçimi duruma göre gerçekleşir ve uygulamanızın özel ihtiyaçlarını değerlendirebilir, sektördeki onlarca yıllık deneyimimize dayanarak işe yarayabilecek çeşitli sistemler sunabiliriz.

Metal bina projenizin kaplama seçenekleri hakkında daha fazla bilgi almak için ekibimizle iletişime geçin.

Çelik İmalat Süreci

Çelik İmalat Süreci

İmalat, bir araya getirilip birleştirildiğinde eksiksiz bir çerçeve veya yapı oluşturacak çelik yapı bileşenlerini üretmek için kullanılan süreçtir.

Tekmetsan’da genellikle çelik fabrikalarından satın alınan hazır standart kesitleri ve diğer uzman tedarikçilerden alınan koruyucu boyalar ve cıvatalar gibi ürünleri kullanırız.

Modern çelik imalat atölyelerimizde, doğrudan fabrika katındaki bilgisayarlı sayısal kontrollü (CNC) makinelere bağlanarak gerçek bir kesintisiz CAD/CAM ortamı yaratan bilgisayar destekli tasarım ve detaylandırma (CAD) bulunmaktadır.
Bilgisayar tarafından üretilen detayların doğruluğunun doğrudan CNC makinelerine aktarılması, üretimimizin kalite standartlarını artırmaktadır.

Çelik İmalat Aşamaları

1. Çelik Detaylandırma ve Atölye Çizimi Hazırlama

Mimar planı oluştururken, bir imalatçı çelik işleriyle ilgili adımları değerlendirir ve atölye çiziminde yapılabilecek değişiklikleri önerir.
Daha sonra bu önerilerin onaylanması veya reddedilmesi mimar tarafından yapılır.

Tekmetsan’da mühendislerimiz ve ressamlarımız, çelik yapıyı oluşturan tüm çelik parçaların detaylarını oluşturmak için onaylanmış plan üzerinde çalışırlar.
Bu çizimler bileşenlerin imalatı sırasında kullanılacaktır.
Oluşturulan her bir atölye çizimi için aşağıda belirtilen hususlara dikkat edilir:

– Malzeme özellikleri
– Üretim standartları
– Gerekli boyutlar
– Yüzey kurulumları
– Boyut
– Renk ve boya gereksinimleri
– Kaynak
– Cıvatalama

2. Kesme, Bükme, Delme

Kesme işlemi yapısal çelik imalatının ilk parçasıdır.
Yüksek kaliteli çeliğin testere ve delme hatları, lazer kesiciler, plazma kesiciler veya su jetleri gibi farklı araçlar kullanılarak kırpılarak veya kesilerek kesilmesi gerekir.

Tipik olarak kullanılan yöntemler testere (soğuk testere veya şerit testere), yakma ve kesmedir.
Tüm bu işlemler kapalı bir imalat fabrikasında gerçekleştirilir ve bu işlemler için gerekli tüm güvenlik önlemleri alınır.

3. Kaynak ve Montaj

Çelik bölümler, komple yapılar yapmak için burada birleştirilir.
Çelik bileşenlerin kesilmesi ve şekillendirilmesi tamamlandıktan sonra, bunları eksiksiz bir yapıya monte etmek için kaynak işlemi başlar.
Yapısal kaynağın kendine özgü kodları, planları ve kaynak bağlantı türleri vardır.

Kaynak işlemi, iki ayrı metal parçanın birleştirilmesini içerir.
Bir kaynak uygulamasında kullanılan parçalar levhalar, kesitler, çubuklar veya şekiller olabilir.
Kaynak, çok sayıda yöntem ve alet türü ile gerçekleştirilebilir.
Genellikle, iki parçanın birleştirilmek istendiği noktalar boyunca ısı uygulanarak bir kaynak elde edilir.

4. Yüzey Hazırlama ve Boyama

Boya uygulamasından önce tüm metal yüzeyler kumlama veya kumlama ile temizlenir.
Müşterilerin talebi üzerine, Tekmetsan müşterilerine sıcak daldırma galvaniz kaplama da sunmaktadır, ancak sıcak daldırma galvaniz işleri uzman galvaniz taşeronlarına yaptırılmaktadır.

Müşterinin boya seçimine bağlı olarak, tüm boyama işleri uluslararası standartlara göre iklim kontrollü ortamda gerçekleştirilir.
Tekmetsan, farklı ortam seviyeleri için çeşitli boya kaplama türleri sunar.

5. Paketleme ve Sevkiyat

Tüm ürünler işaretlenir, paketlenir, paletlenir ve son ürün deposunda depolanır.
Tekmetsan, yükleme için tavan vinçleri ve mobil high-up kullanmaktadır.
Tüm nakliye araçlarına yükleme yapabilmekteyiz.

Çelik Yapı Galvanizleme

Çelik Yapı Galvanizleme

Galvanizleme , paslanmayı önlemek için koruyucu bir çinko kaplama uygulama işlemidir .
En yaygın yöntem, çelik parçaların erimiş çinko banyosuna daldırıldığı sıcak daldırma galvanizlemedir .

Sıcak daldırma galvanizleme oldukça uzmanlık gerektiren bir iştir, bu nedenle Tekmetsan’da galvanizleme işleri uzman taşeronlara yaptırılmaktadır.

Sıcak daldırma galvaniz, 2 katmanlı organik boya kaplamaya kıyasla daha pahalı bir kaplama türü olmasına rağmen aşağıdaki büyük avantajları sunar;

1. Dayanıklılık

Galvaniz kaplama, piyasadaki en dayanıklı korozyon koruma yöntemlerinden biridir.
Bir A4 kağıdıyla aynı kalınlıkta olan ortalama 85 mikronluk bir kaplama kalınlığı, çelik çerçeveli bir binayı 50 yıldan daha uzun bir süre koruyabilir.

2. Sürdürülebilirlik

Galvanizleme ile sağlanan uzun süreli dayanıklılık, enerji ve küresel olarak ilgili diğer etkiler açısından nispeten düşük çevresel yük ile elde edilir.

3. Güvenilirlik

Galvanizleme nispeten basit ve yakından kontrol edilen bir süreçtir.
Oluşan kaplama tutarlı, öngörülebilir ve basit bir şekilde belirlenir.
Sıcak daldırma galvanizleme tek bir standartla tanımlanır – EN ISO 1461.

Bir boya kaplamasının aksine, galvanizleme yoluyla oluşan metalurjik bağ çeliğin kendisinin bir parçası haline gelir ve yalnızca kimyasal veya mekanik bir bağ değildir.

Çelik erimiş çinkoya daldırıldığında oluşan metalürjik bağ nedeniyle, galvaniz kaplama başlangıçtan itibaren doğrudan ve güvenli bir koruma sağlar.
Sıcak daldırma galvanizleme işleminin gerçekleşmesi için paslanmamış, kirlenmemiş çelik gerekir.
Kaplama bir kez mevcut olduğunda, alttan bozulması imkansızdır.
Diğer kaplamalar kalıntı kirleticilere yapışabilir, bu da performansı zayıflatabilir, pullanmaya ve erken arızaya neden olabilir.

4. Öngörülebilirlik

Galvaniz kaplama, doğrusal bir şekilde yıpranan öngörülebilir bir korozyon koruması sunar.
Kaplama kalınlıkları ölçülebilir ve kolayca tahmin edilebilen ve güvenilebilen kullanım ömürleri sunar.

Toplu sıcak daldırma galvanizleme, ölçülebilir bir kaplama kalınlığı üreten standartlaştırılmış bir süreçtir.
Kaplama, Avrupa ve uluslararası standartlar aracılığıyla basitçe belirlenir.

Kaplama kalınlığı, galvanizlenen çeliğin ölçüsüne bağlıdır ve hem içte hem de dışta bileşen boyunca tutarlı bir şekilde üretilir.
Bu, tahribatsız yöntemler kullanılarak kullanım ömrü boyunca kolayca ölçülebilir.

5. Tam Kapsam

Sıcak daldırma galvanizin diğer organik kaplamalardan daha iyi performans göstermesinin birçok nedeni vardır.
Önemli bir faktör, sürecin bir bileşenin hem içini hem de dışını tamamen kaplamasını sağlama şeklidir.

Çeliğin sıcak daldırma galvanizleme işlemiyle erimiş çinko tankına daldırılması, çinkonun en zorlu alanlara bile erişebileceği anlamına gelir.

Sıcak daldırma galvanizin bir diğer faydası da içi boş bileşenlerin iç yüzeylerinin de kaplanmasıdır, yani bir yapı içten dışa doğru korozyona uğramayacaktır.
Buna ek olarak, kaplama, bu alanlarda geleneksel olarak incelmiş olan fırçalanmış veya püskürtülmüş kaplamaların aksine, hayati köşelerde ve kenarlarda da birikecektir.

6. Aşınma Direnci

Galvanizleme, organik boya kaplamalarına göre on kata kadar daha iyi bir aşınma direncine sahiptir.
Sıcak daldırma işlemi benzersizdir ve çeliğe metalürjik olarak bağlanan bir kaplama üretir.
Sonuç olarak, galvanizli çelik taşıma, depolama, nakliye ve montaj sırasında mekanik hasara karşı üstün dirence sahiptir.

Sonuç

Tekmetsan, çelik imalatlarına boya kaplamalarının yanı sıra sıcak daldırma galvaniz kaplama da uygulamaktadır.
Parça tasarımını sıcak daldırma galvanize uygun hale getirmek için tasarım aşamasının hemen başında ürünlerin galvanizlenip galvanizlenmeyeceğini bilmek çok önemlidir.
